道具を知ると、測量の仕組みが見えてくる
伊能忠敬の測量は、根性と体力だけで成立したわけではありません。何で距離を測るか、何で方向を確かめるか、何で位置を補正するか——役割の違う4種類の道具が組み合わさって初めて、4万kmの記録が地図になりました。
| 役割 | 主な道具 | 現場での仕事 |
|---|---|---|
| 距離を積む | 歩測・量程車 | 歩幅または車輪回転で距離を数値化 |
| 方向を記録する | 杖先方位盤・半円方位盤 | 測量線・海岸の向きを度数で記録 |
| 目印を立てる | 梵天 | 遠くから狙える基準点を設置 |
| 緯度を補正する | 象限儀・子午儀 | 北極星の高度から緯度を測定 |
各道具を順に見ていきます。
距離を測る①：歩測——1歩69cmで17年
歩測の精度はどこから来るのか
「歩幅をそろえて歩いた」という話は知られていますが、忠敬の歩測が精度を持てた理由はそこだけではありません。
忠敬は若いころから意識的に歩幅を鍛え、1歩約69cmに揃えていたとされます。この歩幅が安定していれば、1万歩で約6.9km、10万歩で約69kmと、誤差を抑えた距離が出せます。さらに測量の現場では、同じ区間を往復して数値を比較することで単発の計測ミスを除外していました。
歩測は「手軽だが雑」ではなく、運用の工夫で誤差を管理できる実務技術でした。
距離を測る②：量程車——車輪で距離を数える

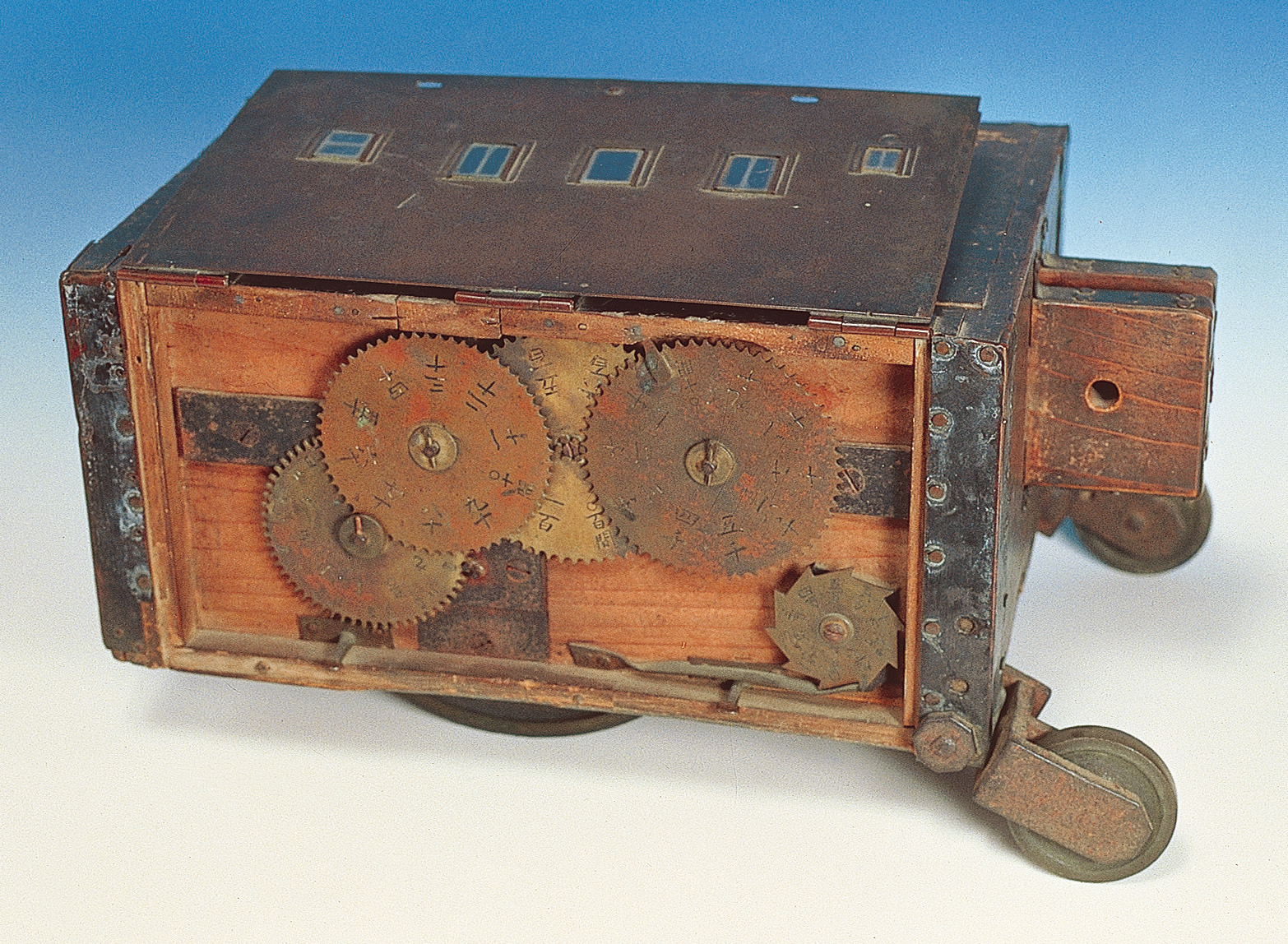

量程車（国宝）。1566×1148mm。車輪の外周が設計値で決まっており、1回転ごとに歯車機構が回転数を積算する。目盛りを読めば走行距離に換算できる仕組み。 出典: 千葉県香取市 伊能忠敬記念館 資料画像提供
量程車は車輪式の距離計です。車輪の外周が設計値（例：1周＝1間＝約1.8m）で決まっており、内部の歯車が回転数を積算します。記録係が時折目盛りを読んで記帳すれば、任意の区間の距離が出ます。
ただし量程車には制約があります：車輪が転がせる路面でしか機能しないこと。急斜面・砂浜・狭い山道では持ち込めないため、そういう地形では歩測に切り替えました。「平坦部は量程車、難路は歩測」という使い分けが現場のルールでした。
方位を測る①：杖先方位盤——毎日の測量点で素早く方向を取る

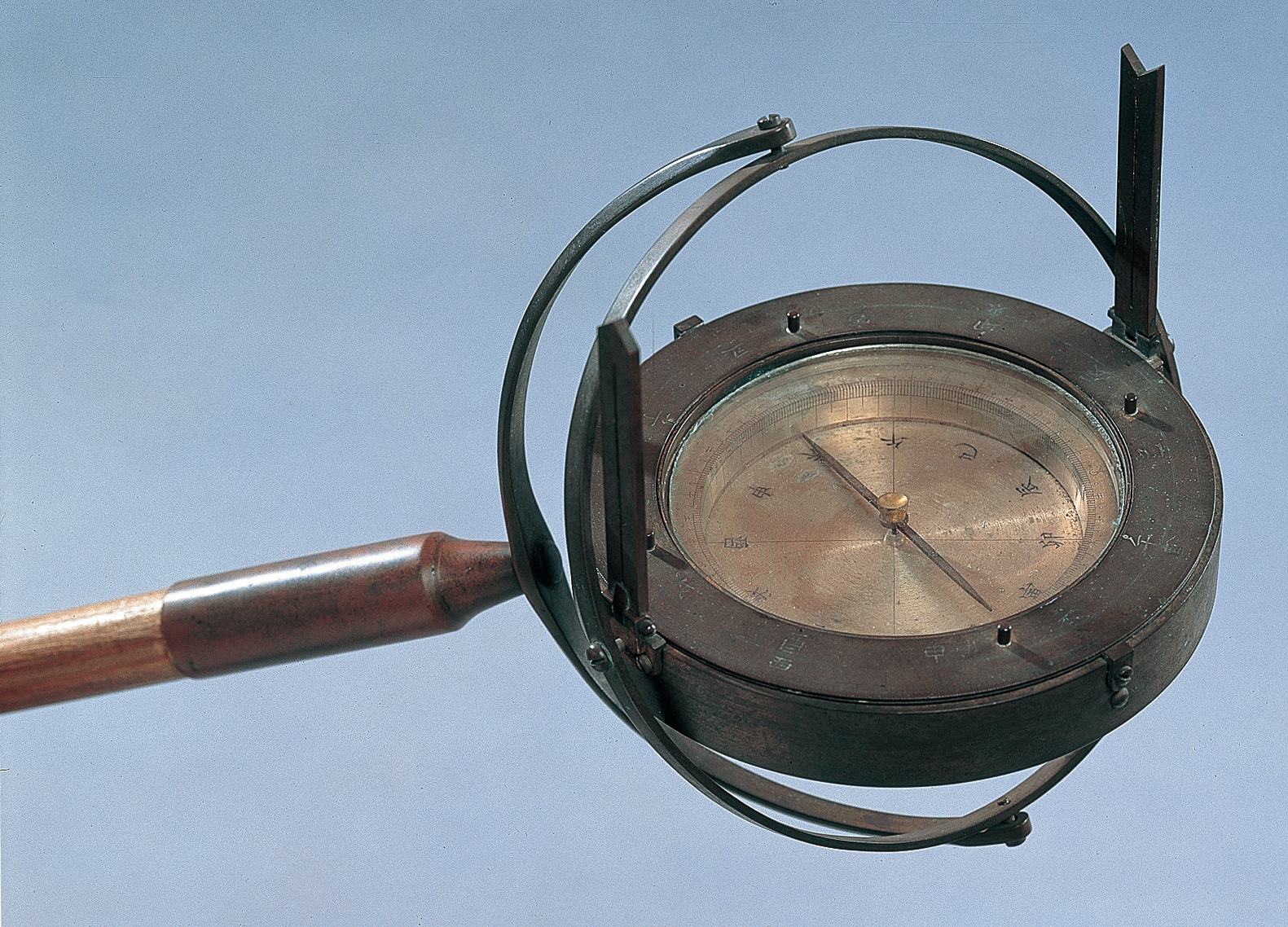

杖先方位盤（国宝）。1581×1138mm。杖の先端に取り付ける形で携帯性が高い。磁針が安定するまで数秒待ち、目盛りを読んで方位角を記録する。 出典: 千葉県香取市 伊能忠敬記念館 資料画像提供
杖先方位盤（＝杖先磁石）は、測量中にもっとも頻繁に使われた道具のひとつです。香取市記念館の資料にも「最もよく使われた器具のひとつ」と記されています。
使い方はシンプルで、測量点に着いたら杖を地面に立て、磁針が安定したら方位角を読む。これを全測量点で繰り返すことで、（距離、方位）のペアが蓄積され、後で地図に変換できるデータになります。
方位を測る②：半円方位盤——遠くの山や島を狙う精密版

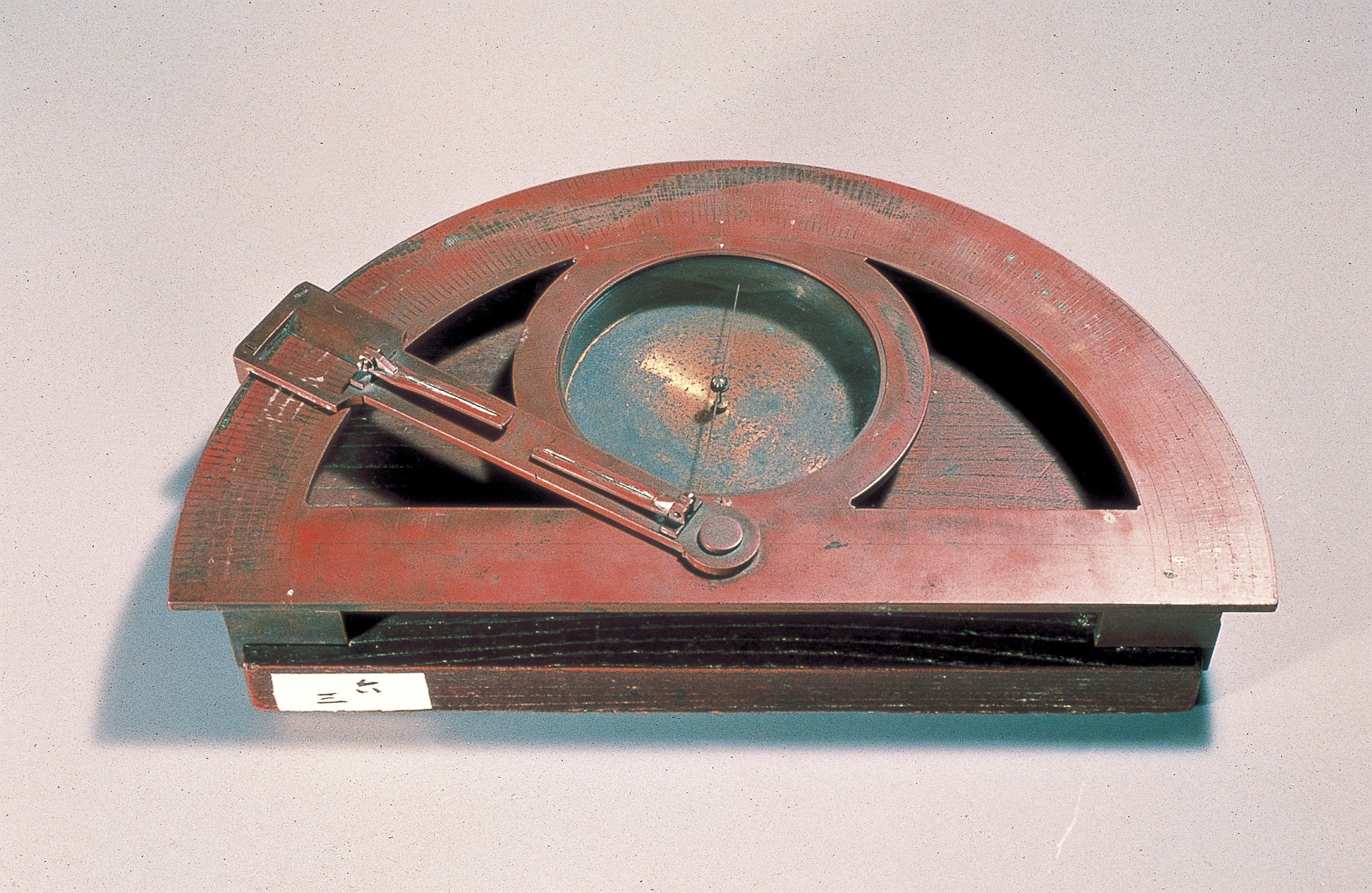

半円方位盤（国宝）。2292×1491mm。半円形の目盛り盤に磁針と照準を組み合わせた構造。杖先方位盤より目盛りが細かく、遠方の山・岬・島への方位角を精密に読める。 出典: 千葉県香取市 伊能忠敬記念館 資料画像提供
半円方位盤は、遠くの山や島の方向を正確に測るための精密方位計です。日常的な測量線の記録は杖先方位盤で行い、遠方の地形地物を測る場面では半円方位盤を取り出しました。
測量における三角測量的な作業——複数地点から同じ山を測って位置を三角形で絞り込む——には、目盛りの細かい半円方位盤の精度が不可欠でした。
目印を立てる：梵天——「向こう側から見える」が大事
梵天は長い棒の先に白い紙飾りをつけた竿で、測量隊が測量線の前方に立てました。地味な道具に見えますが、これがないと角度が取れないという意味で不可欠です。
測量の基本作業は「この地点から次の地点へ方位を取る」です。その「次の地点」が見えなければ方位が読めません。梵天を立てることで、数百メートル先からでも視認できる基準点が生まれます。
現場で梵天を持つ人と方位を読む人が通信しながら位置を確認し合う作業は、測量の精度を支える地道な協働でした。
緯度を補正する：象限儀——北極星で位置をリセットする

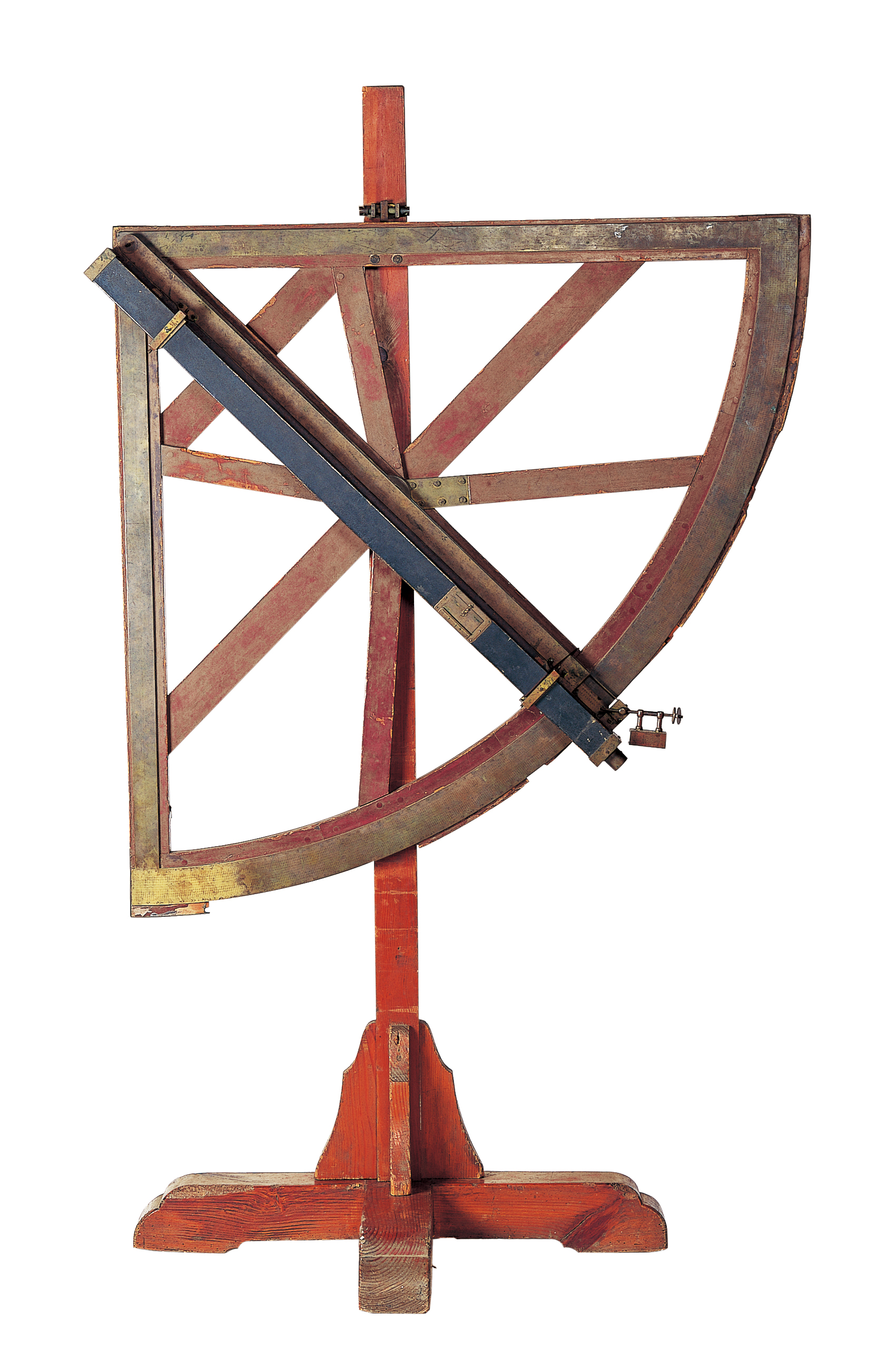

象限儀（国宝）。1663×2604mm（縦長）。扇形（90°）の目盛り板に照準アームと錘を組み合わせた構造。照準を北極星に合わせ、錘の示す角度を読むと観測地の緯度になる。 出典: 千葉県香取市 伊能忠敬記念館 資料画像提供
象限儀（90°の扇形角度計）は、天体観測で緯度を出すための道具です。
仕組みを一言で言えば：北極星の高度（地平線からの角度）＝その地点の北緯。北緯35°の場所では北極星は地平線から約35°の高さに見えます。象限儀の照準を北極星に合わせ、おもりが示す角度を読むだけで緯度がわかります。
なぜこれが必要かというと、歩測と方位の記録だけでは誤差が少しずつ積み上がるからです。何百kmも歩いた後に象限儀で緯度を測ることで、「実際はここにいる」という絶対位置を空から確認し、地上データの誤差を修正できます。
子午儀（しごぎ）で経度も補正する
象限儀が緯度を出すなら、子午儀は経度方向の補正に使われました。星が真南を通過する瞬間（南中）を記録し、その時刻から経度位置を算出します。緯度＋経度の両方が揃って、観測地の絶対位置が決まります。
道具がすべて揃って初めて地図になる
4種類の道具の役割を整理すると、測量の仕組みが一本の流れになります。
- 量程車・歩測 で「何m進んだか」を数値化する
- 杖先方位盤・半円方位盤 で「どちらへ進んだか・何度の方向か」を記録する
- 梵天 を立てて、前方の測量点を視認できる状態にする
- 象限儀・子午儀 で緯度経度を測定し、地上誤差を補正する
この4ステップを17年間、全国10次の測量で繰り返した。道具の1種類が欠けても、記録は旅日記のままで地図にはなりません。
よくある質問
伊能忠敬はどんな道具で測量したの？
距離は歩測と量程車、方位は杖先方位盤・半円方位盤、目印には梵天、緯度補正には象限儀・子午儀を使い分けていました。それぞれ「距離・方位・目印・位置補正」という別々の役割を持ちます。
量程車とは？
車輪の1回転が一定距離（外周の長さ）になるよう設計され、歯車で回転数を積算する距離計です。平坦路で歩測の補助として使い、急坂や砂浜では歩測に切り替えました。
梵天とは？
長い棒の先に白い紙飾りをつけた目印の竿です。次の測量点に立てることで、遠くから視認できる基準点が生まれ、方位角を正確に読む作業が成立します。
象限儀はなぜ必要だったの？
歩測・方位記録だけでは誤差が積み上がるため、北極星の高度（≒緯度）を測ることで、空からの絶対位置で地上の誤差を補正できたからです。
